久草网免费AV,伊人大香蕉亚,日韩一区二区电影,亚洲一区国产一个,亚洲99综合,婷婷国产黄色AV网站,亚洲久日综合视频,国产三级级精品九九九,66久久在线直播

噴砂對(duì)鍍層結(jié)合力的影響有多大？

         眾所周知，欲獲得結(jié)合力良好的鍍層通常必須滿足下列三個(gè)條件：

　?。?/span>1）基體表面應(yīng)無(wú)油污和氧化皮；

　?。?/span>2）鍍層不應(yīng)有弱的表面層；

　　（3）基體材料不應(yīng)有弱的表面層。

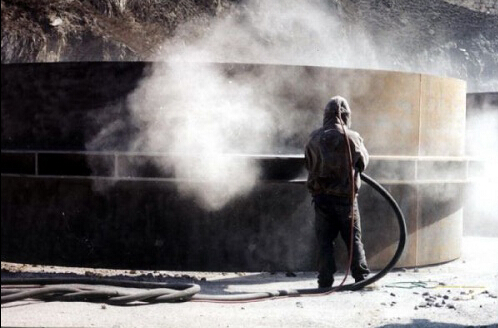

管道噴砂中

　　噴砂是清除氧化皮的有效手段，它利于獲得結(jié)合力良好的鍍層。不銹鋼另件及鋁件的鍍前處理就常常采用噴砂去除表面的自然氧化膜。

　　有很多4Cr１４Ni１４W２M０不銹鋼件氮化防護(hù)鍍鎳前就采用噴砂清理氧化皮，后經(jīng)1:1鹽酸酸洗再鍍鎳（硫酸鹽型），所得鎳層在490℃溫度下經(jīng)數(shù)小時(shí)仍無(wú)鼓泡、起皮現(xiàn)象。若不噴砂，即使用濃鹽酸酸洗數(shù)分鐘再鍍鎳，所獲得的鎳層在80~90℃的熱水中除蠟時(shí)鎳層就完全起皮，嚴(yán)重的在出鍍槽時(shí)就可發(fā)現(xiàn)鎳層鼓泡、起皮。

　　這說(shuō)明噴砂確實(shí)改善了鍍層結(jié)合力。但是，噴砂并非對(duì)任何材料的零件鍍前處理都適用，例如液壓機(jī)上的側(cè)板鍍銅，其中有一批側(cè)板因鋼板薄，氧化皮未完全去盡，曾采用噴砂清除氧化皮，然后按常規(guī)工藝進(jìn)行，所得的焦磷鹽酸鍍銅層鋪上銅粉在高溫下燒結(jié)兩次，并經(jīng)輾壓均未發(fā)現(xiàn)銅層卷邊，起層。但將側(cè)板（占=6~8ｍｍ）置于壓床上彎折至95~100度時(shí)，粉末冶金層連同鍍層完全從基體上剝離開(kāi)，基體上未留下肉眼可見(jiàn)的銅。而未經(jīng)噴砂的側(cè)板即使壓至基體斷裂，銅層也未離開(kāi)基體。我們?cè)谳S瓦襯套澆鑄銅時(shí)也發(fā)現(xiàn)過(guò)類似的問(wèn)題，因鋼制襯套上澆鑄的銅層不合格用噴砂清除銅層后再澆，所得銅層與基體結(jié)合力極差。

　　上述問(wèn)題的產(chǎn)生是鋼件在噴砂過(guò)程中形成弱表面層所致?；w表面的組織結(jié)構(gòu)在噴砂時(shí)發(fā)生了畸變，使基體表面形成了弱表面層，也正是這弱表面層影響了鍍層與基體的結(jié)合。而且這種弱表面層用低溫回火難以去除，只有高溫回火才可能使表面層組織恢復(fù)。一般640度高溫即可。鑒于燒結(jié)對(duì)基體表面光潔度要求不高，有黑色氧化皮的板可用640度高溫回火，這時(shí)黑色氧化皮可剝落或者氧化皮中的Fe3O4。和FeO氧化成Fe2O3,后者易酸洗清除。

　　基體的弱表面層對(duì)于結(jié)合力的影響通常不受大家注意。那為什么不銹鋼、鋁件噴砂后電鍍卻獲得結(jié)合力良好的鍍層了？對(duì)于不銹鋼來(lái)說(shuō)，其表面的致密氧化膜是影響結(jié)合力的主要因素，噴砂相比較酸洗除去這層氧化膜更為有效，同時(shí)噴砂時(shí)基體表面組織的改變對(duì)結(jié)合力的不良影響遠(yuǎn)不及自然氧化膜。

　　綜上所述，我們認(rèn)為噴砂是不銹鋼件、鋁件前處理的可行手段。

信息來(lái)源：中國(guó)腐蝕與防護(hù)網(wǎng)
